Ящики управления освещением ЯУО-9600
Ящики управления освещением серии ЯУО-9600
Ящики управления освещением серии ЯУО-9600

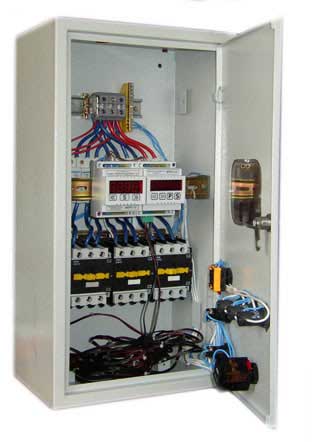

Ящики управления (шкафы управления, щиты управления) освещением ЯУО-9600 предназначены для автоматического, местного, ручного или дистанционного управления осветительными сетями и установками производственных зданий, территорий любых объектов с любыми источниками света.
Шкаф управления (щит управления) освещением обеспечивают:
- Включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
- Включение и отключение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым таймером режимов (только схема ЯУО 9601);
- Ручное включение и отключение осветительной установки кнопками, установленными на дверях ящика;
- Включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов энергетических служб.
Структура условного обозначения
ЯУО - 9 6 ХХ - ХХ 74 - У3.1 - IPХХ
| ЯУО | Ящик управления освещением |
| 9 НКУ | автоматического регулирования |
| 6 НКУ | программного управления |
| ХХ | Порядковый номер разработки 01 - автоматическое управление от реле времени и фотореле 02 - автоматическое управление от фотореле 03 - автоматическое управление от реле времени |
| ХХ | Исполнение по току |
| ХХ | Условное обозначение тока; Номинальный ток ящика, А; Номинальный ток расцепителя выключателя, А
|
| 74 | Исполнение по напряжению (силовая цепь – 380 В, 50 Гц; цепь управления – 220 В, 50 Гц) |
| УЗ.1 | Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150 |
| IPXX | Степень защиты оболочки – IP31, IP54 |
