Массогабаритные параметры

U, кв	I, A	X, Ом							Горизонтальное		Угловое			Вертикальное		Масса реактора, кг (3 фазы)
U, кв	I, A	X, Ом	D1	Dp	Lp	H1	X1	Y1	Hp	H2	Hp	H2	X2	Hp	H2	Масса реактора, кг (3 фазы)
6, 10, 20	400	0.35	750	960	1210	1020	960	310	1020	1920	1870	850	1920	2720	850	460
6, 10, 20	400	0.45	870	1080	1330	1020	1080	310	1020	2160	1870	850	2160	2720	850	530
6, 10, 20	400	0.56	870	1080	1330	1070	1080	360	1070	2160	1970	900	2160	2870	900	610
6, 10, 20	400	0.7	870	1080	1330	1070	1080	360	1070	2160	1970	900	2160	2870	900	610
6, 10, 20	400	1	940	1210	1460	1070	1210	360	1070	2420	1970	900	2420	2870	900	850
6, 10, 20	400	2	1010	1340	1590	1110	1340	400	1110	2680	2050	940	2680	2990	940	1280
6, 10, 20	630	0.25	780	990	1240	1050	990	340	1050	1980	1930	880	1980	2810	880	530
6, 10, 20	630	0.28	830	1040	1290	1050	1040	340	1050	2080	1930	880	2080	2810	880	560
6, 10, 20	630	0.35	800	1010	1260	1110	1010	400	1110	2020	2050	940	2020	2990	940	650
6, 10, 20	630	0.45	800	1010	1260	1180	1010	470	1180	2020	2190	1010	2020	3200	1010	770
6, 10, 20	630	0.56	910	1120	1370	1180	1120	470	1180	2240	2190	1010	2240	3200	1010	870
6, 10, 20	630	0.7	920	1130	1380	1240	1130	530	1240	2260	2310	1070	2260	3380	1070	1000
6, 10, 20	630	1	1000	1270	1520	1180	1270	470	1180	2540	2190	1010	2540	3200	1010	1210
6, 10, 20	1000	0.14	810	1020	1270	1240	1020	530	1240	2040	2310	1070	2040	3380	1070	880
6, 10, 20	1000	0.18	940	1150	1400	1240	1150	530	1240	2300	2310	1070	2300	3380	1070	1020
6, 10, 20	1000	0.25	890	1160	1410	1240	1160	530	1240	2320	2310	1070	2320	3380	1070	1220
6, 10, 20	1000	0.28	940	1210	1460	1240	1210	530	1240	2420	2310	1070	2420	3380	1070	1290
6, 10, 20	1000	0.35	880	1210	1460	1240	1210	530	1240	2420	2310	1070	2420	3380	1070	1500
6, 10, 20	1000	0.45	1020	1350	1600	1240	1350	530	1240	2700	2310	1070	2700	3380	1070	1730
6, 10, 20	1000	0.56	950	1280	1530	1360	1280	650	1360	2560	2550	1190	2560	3740	1190	2010
6, 10, 20	1000	0.7	1070	1400	1650	1360	1400	650	1360	2800	2550	1190	2800	3740	1190	2260
6, 10, 20	1600	0.14	930	1200	1450	1300	1200	590	1300	2400	2430	1130	2400	3560	1130	1450
6, 10, 20	1600	0.18	1050	1320	1570	1300	1320	590	1300	2640	2430	1130	2640	3560	1130	1630
6, 10, 20	1600	0.25	990	1260	1510	1490	1260	780	1490	2520	2810	1320	2520	4130	1320	2060
6, 10, 20	1600	0.28	1060	1330	1580	1490	1330	780	1490	2660	2810	1320	2660	4130	1320	2190
6, 10, 20	1600	0.35	990	1320	1570	1490	1320	780	1490	2640	2810	1320	2640	4130	1320	2520
6, 10, 20	2500	0.14	870	1140	1390	1980	1140	1270	1980	2280	3790	1810	2280	5600	1810	3010
6, 10, 20	2500	0.18	990	1260	1510	1980	1260	1270	1980	2520	3790	1810	2520	5600	1810	3420
6, 10, 20	2500	0.25	1000	1270	1520	2290	1270	1580	2290	2540	4410	2120	2540	6530	2120	4320
6, 10, 20	2500	0.28	1060	1330	1580	2290	1330	1580	2290	2660	4410	2120	2660	6530	2120	4570
6, 10, 20	3200	0.14	930	1200	1450	2230	1200	1520	2230	2400	4290	2060	2400	6350	2060	3840
6, 10, 20	3200	0.18	1050	1320	1570	2230	1320	1520	2230	2640	4290	2060	2640	6350	2060	4350
6, 10, 20	3200	0.25	1070	1340	1590	2600	1340	1890	2600	2680	5030	2430	2680	7460	2430	5540
6, 10, 20	3200	0.28	1140	1410	1660	2600	1410	1890	2600	2820	5030	2430	2820	7460	2430	5900
6, 10, 20	4000	0.1	1050	1320	1570	2230	1320	1520	2230	2640	4290	2060	2640	6350	2060	4350
6, 10, 20	4000	0.14	1050	1380	1630	2230	1380	1520	2230	2760	4290	2060	2760	6350	2060	5320
6, 10, 20	4000	0.18	1170	1500	1750	2230	1500	1520	2230	3000	4290	2060	3000	6350	2060	5930
6, 10, 20	4000	0.25	1230	1630	1880	2230	1630	1520	2230	3260	4290	2060	3260	6350	2060	7400
6, 10, 20	4000	0.28	1270	1670	1920	2230	1670	1520	2230	3340	4290	2060	3340	6350	2060	7630
6, 10, 20	4000	0.35	1260	1710	1960	2230	1710	1520	2230	3420	4290	2060	3420	6350	2060	8690
6, 10, 20	4000	0.45	1300	1820	2070	2230	1820	1520	2230	3640	4290	2060	3640	6350	2060	10180
6, 10, 20	5000	0.1	1050	1320	1570	2730	1320	1920	2730	2640	5290	2560	2640	7850	2560	5400
6, 10, 20	5000	0.14	1050	1380	1630	2730	1380	1920	2730	2760	5290	2560	2760	7850	2560	6350

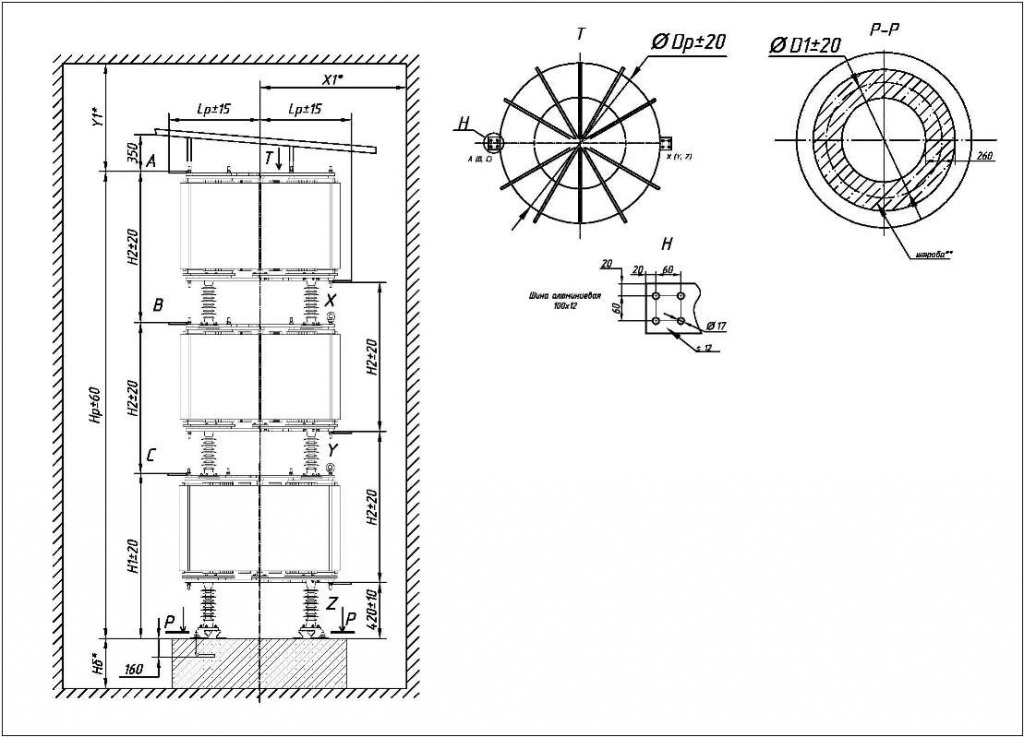

РТСТ (вертикальный)

РТСТ (вертикальный)

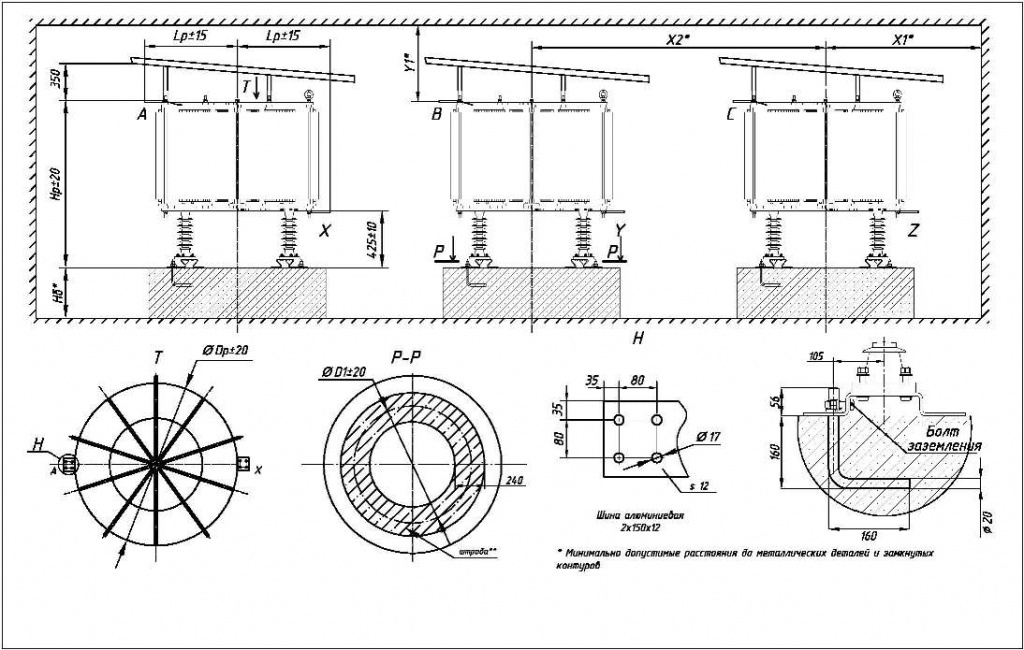

РТСТГ (горизонтальный)

РТСТГ (горизонтальный)

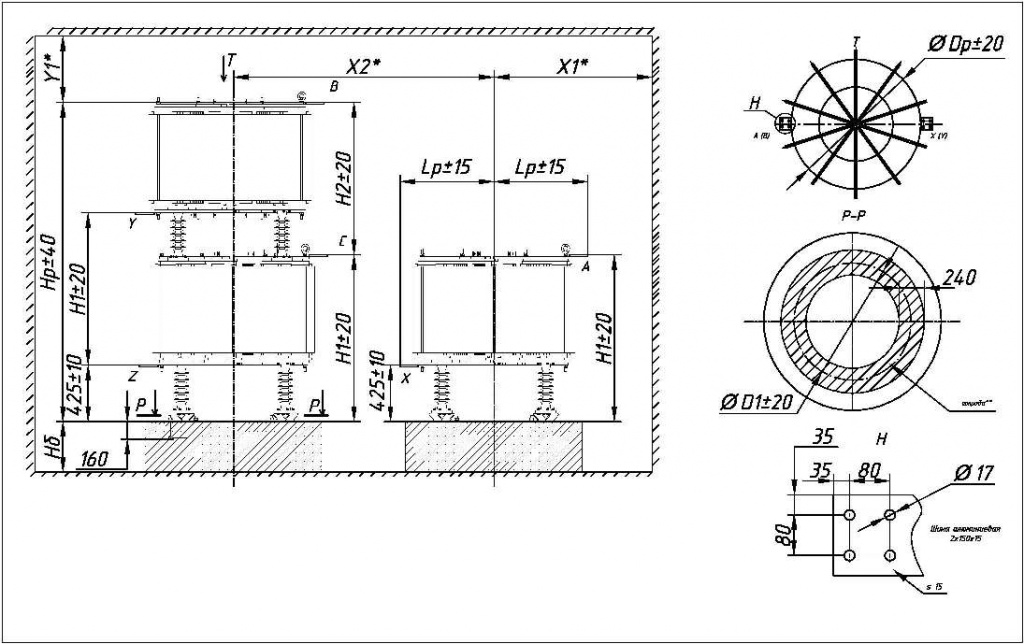

РТСТУ (ступенчатый)

РТСТУ (ступенчатый)
